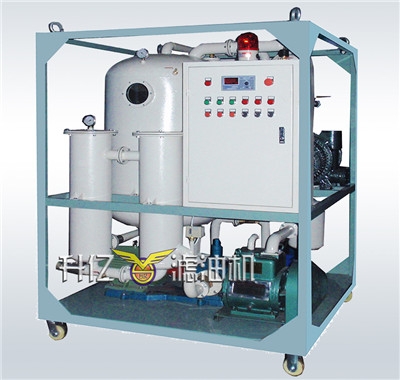

變壓器油真空濾油機：變壓器真空機濾油機怎么組裝？

工具材料準備：

1個、真空濾油器，得要滿足以下要求：

1)可降低油中的含水量，使微水含量不高于10 ppm(50-80)，脫氣后的氣體含量不應超過0.5%(加注罐頂時)或0.2%(加注罐底時)。

2)濾油器能否濾出5？m以上的粒子。

3)濾油器的注油速度不應小于2000升/小時。

4)油溫可達50-80。

5)處理后的油的電氣強度達到：

60千伏/2.5毫米法見IEC  156。

60 KV/2.5mm法見GB2536-2011。

2、真空機組：真空泵有足夠的容量(大、中型變壓器為250m3/小時或150立方英尺/小時)對油箱進行抽真空，直到剩余壓力小于0.1kPa(約0.75 Torr)；或者高達0.03千帕(約0.2托)。

3、真空計：測量范圍應覆蓋0.02-1k  pa(0.15-7.5托)。如果使用水銀真空計，得要使用水銀收集器來防止水銀進入變壓器。

4、瓶裝壓縮空氣、酒精、抹布等耗材。

我們知道，變壓器運行后，無論是熱故障還是電故障，然后都會(huì )導致絕緣介質分解，產生各種特征氣體。由于變壓器油、紙絕緣結構中碳氫鍵鍵能較低，在分解過程中通常先產生氫氣，因此氫氣是各種故障特征氣體的主要成分之一。

在常溫下，變壓器中的水分主要溶解在絕緣紙中，因為紙的主要成分是纖維，其親水性遠遠大于變壓器油。因此，要想去除變壓器中的水分，得要通過加熱將纖維中的水分分離出來，然后通過循環過濾進行凈化。
